NUEVO GSM CONTROL!!!
|
|
GSM-CONTROL |
|
|
|
Comando de encendido de relay 1:
CLAVEe1 Comando de encendido de relay 2:
CLAVEe2 Comando de encendido de relay
3: CLAVEe3 Comando de encendido de relay
4: CLAVEe4 Comando de apagado de relay 1:
CLAVEa1 Comando de apagado de relay 2:
CLAVEa2 Comando de apagado de relay 3:
CLAVEa3 Comando de apagado de relay 4:
CLAVEa4 Comando de pulso de relay 1:
CLAVEp1 Comando de pulso de relay 2:
CLAVEp2 Comando de pulso de relay 3:
CLAVEp3 Comando de pulso de relay 4:
CLAVEp4 Comando de consulta de estado del relay
1: CLAVEc1 Comando de consulta de estado del relay
2: CLAVEc2 Comando de consulta de estado del relay
3: CLAVEc3 Comando de consulta de estado del relay
4: CLAVEc4 Comando
de temporizado de RELAY 1: 1234t1xx (xx=minutos) Comando
de temporizado de RELAY 2: 1234t2xx (xx=minutos) Comando de
temporizado de RELAY 3: 1234t3xx (xx=minutos) Comando de temporizado de RELAY 4: 1234t4xx (xx=minutos) Comando
para consulta de temperatura: 1234temp Comandos fuera de esta codificación, no tienen significado ni
acción. |

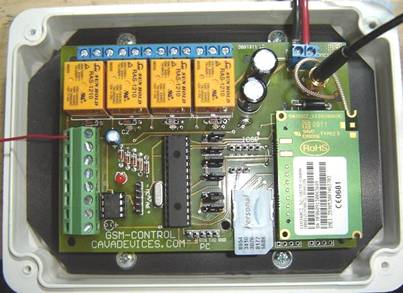

El GSM-CONTROL
posee: 5
entradas de 5
mensajes diferentes programables por cada entrada. 4 relays de salida con modalidad;
Encender
Apagar
Consultar
Pulso de 1 segundo
Temporizado de 30 segundos RELAY 3 Se reporta
mensaje ACK de zona encendida,
apagada, pulso y temporizado al teléfono que dio la orden.
Los mensajes
de “EVENTO ZONAX” poseen 49 caracteres máximo. La clave de
fábrica es: en primer lugar el número de teléfono. y
en segundo lugar una clave de 4 cifras que forma parte del comando. |
|
|
|
Las 5 entradas
de Se modifica
mediante el soft GSMCOM. El GSM-CONTROL
puede reportar mensajes de eventos hasta 5 celulates
diferentes. Los números se

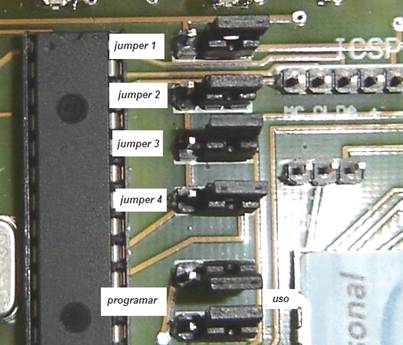

graban mediante el soft GSMCOM. Un grupo de jumpers Jumper1: A la derecha llama a un teléfono. Izquierda: a más
de uno Jumper2: A la
derecha llama a dos teléfonos. Izquierda: a más de dos Jumper3: A la
derecha llama a tres teléfonos. Izquierda: a más de tres Jumper4: A |
|
|
|

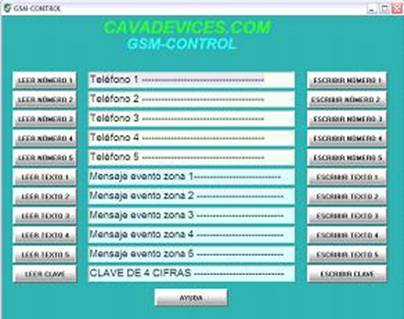

El soft GSMCOM sirve a los fines de determinar que mensaje
se desea para cada evento de bornera ( También para
grabar los teléfonos a los que se desea llamar ( Para comunicar
el GSM-CONTROL con |
|
|
|
|
|
|
|
|
|
|
|
Coloque los jumpers
de la figura en la posición izquierda (programar). Conecte la interfase a PC en el
conector indicado en la figura 4 Si utiliza interfase USB debe instalar

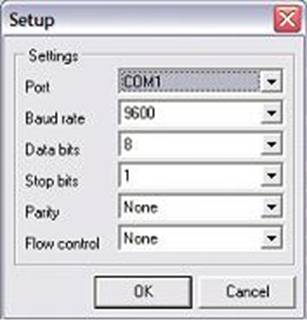

los drivers antes de seguir con este punto. Cuando se ejecuta el programa se
solicitará el puerto de comunicación por el cual comunicarse con el
GSM-CONTROL. Figura 5. |
|
|
|
Para la
comunicación serial el COMx suele ser el 1 o 2. Para casos de
USB el número puede ser cualquiera. Luego de
ejecutar el soft y elegir el puerto de
comunicación, usted estará conectado con el GSM-CONTROL. Puede grabar
números telefónicos de celulares (recuerde que se envían mensajes de texto).
O números de redes cableadas si es que posee un teléfono inteligente de
última generación que permite recibir mensajes de texto. Puede asimismo
guardar los mensajes que desea que se emitan ante los eventos de las zonas El soft es muy intuitivo y simple de utilizar. Los mensajes
que recibirá confirmando los eventos son que usted solicite son: “Zona x encendida” “Zona x apagada” “Pulso zona x” “Zona 3 temporizada” Cuando suceda
un evento en las zonas Cuando la zona
se libere, se emitirá el mensaje “Zona x restaurada” Puede verse en

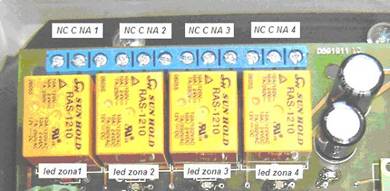

la figura 6 como es el conexionado de los relays.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Relays
de zona |
|
|
|
|
|
|
|
Bornera de
zona |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
